GNDT鋼絲繩探傷儀(基礎型)

GNDT鋼絲繩探傷儀(基礎型)

鋼絲繩是提升與運輸設備的重要構件,同時在很多設備中有"生命繩"之稱,因此鋼絲繩成為了安全的重中之重。在鋼絲繩的工作中除了承受著拉伸應力之外,在運轉時承受著彎曲應力,同時在鋼絲繩與接觸件承受著擠壓應力,再加上本身工作過程中的拉伸、彎曲、磨擦、擠壓、銹蝕、咬繩、過載等均會產生損傷,所以在檢驗過程中對鋼絲繩進行系統全面的檢驗非常必要。長期以來,由于缺少科學可靠的檢測設備,鋼絲繩的安全監控始終是安全管理中的"盲點"。

GNDT鋼絲繩探傷儀的誕生是新一代鋼絲繩無損檢測設備,采用漏磁與磁通的方法,以及運用了以太網高速傳輸方式,能準確無誤完成鋼絲繩的無損檢測工作。

GNDT鋼絲繩探傷儀的傳感部件采用圓形設計,可360度周向磁化,能瞬間達到飽和狀態。

GNDT鋼絲繩探傷儀的實時報警器采用高效的工業級CPU,以有線與無線的網絡傳輸方式與計算機進行人機對話和數據交換。

GNDT鋼絲繩探傷儀操作簡單,數據準確無漏檢、無誤檢,檢測結果可靠;為在役鋼絲繩安全運行提供可靠的保障。

功能特點

1) 能在線檢測各類起重機械鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。

2) 產品符合GB/T21837-2008的要求,能檢測局部損傷(LF)和金屬橫截面積變化(LMA),并在報告中直讀出兩項結果。

3) 利用以太網技術與RJ45接口或Wifi直接采樣處理分析,具有在線聲光報警與實時顯示結果功能。

4) 儀器能根據缺陷程序分限值與危值不同的報警。

5) 儀器可在線自動標定,缺陷自動評估診斷功能。

6) 在同個界面能顯示單根、或多根鋼絲繩檢測曲線,并能對多根檢測數據同步分析,生成Word報告。

7) 傳感器采用合金材料導套,具有高耐磨性、高靈敏度特性,圓形結構、周向環繞、軸向磁化,將鋼絲繩瞬間磁化到飽和狀態。

8) 具有防水、防塵、耐油、防潮。功能

9) 軟件適應于各種Windows版本的計算機操作系統。  受測鋼絲繩直徑:Φ1-300mm(需配置各種規格的傳感器);

技術參數

傳感器與鋼絲繩相對最大速度:18.0 m/s,

良好安全速度:0.3~3 m/s;

采集處理頻率:5000Hz;

不連續缺陷(LF局部缺陷)檢測能力:

局部缺陷的定性檢測準確率:98%;

斷絲定性檢測準確率: 100%;

斷絲定量檢測準確率:≥95%,

單處集中斷絲根數允許一當量根誤差;

連續缺陷(LMA金屬橫截面積損失)檢測能力:

金屬橫截面積損失檢測精確度:±0.05%;

金屬橫截面積損失檢測不確定度:±0.2%;

軸向位置示值檢測能力:±0.3%;

電源:計算機電池供電 5V,交流(AC220伏±10%);

工作溫度:-20℃~40℃。

相對濕度:≤90%RH。

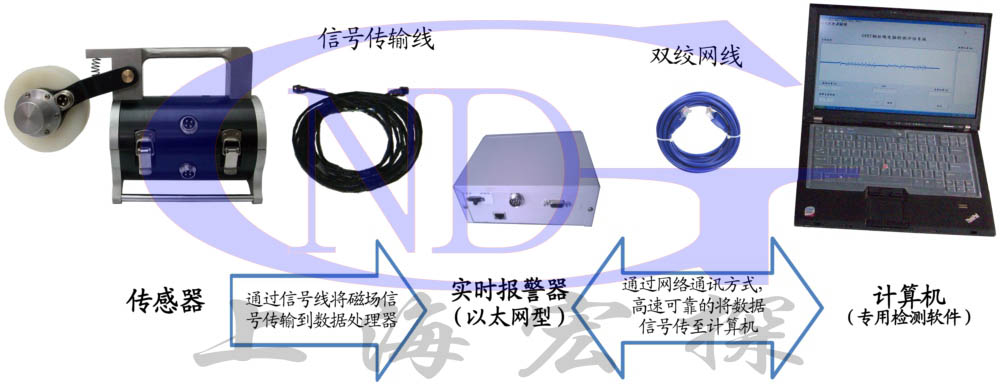

系統配置

GNDT鋼絲繩探傷儀(基礎型)

傳感器 可檢測鋼絲繩直徑 最佳檢測直徑范圍 實時報警器 檢測軟件
GNDT-F5 不大于5mm 2~5mm 以太網型多功能實時報警器(有線) 或 以太網型多功能實時報警器(無線) 鋼絲繩監控系統軟件
GNDT-F10 不大于10mm 5~10mm
GNDT-F15 不大于15mm 8~15mm
GNDT-F20 不大于20mm 10~20mm
GNDT-F25 不大于25mm 15~25mm
GNDT-F30 不大于30mm 20~30mm
GNDT-F35 不大于35mm 15~35mm
GNDT-F40 不大于40mm 30~40mm
GNDT-S45 不大于45mm 35~45mm
特殊型號可定制

產品應用

GNDT鋼絲繩探傷儀(基礎型)
