GNDT-CS型鋼絲繩探傷儀(脫卸型)

GNDT-CS型鋼絲繩探傷儀(脫卸型)

GNDT鋼絲繩探傷儀的誕生是目前新一代鋼絲繩無損檢測設備,采用漏磁與磁通的方法,以及運用了以太網高速傳輸方式,能準確無誤完成在役鋼絲繩的無損檢測工作。

GNDT-CS脫缷型是在GNDT鋼絲繩探傷儀基礎型產品上衍生而成的,該產品可以在傳感部件的主體上實施更換各種規格直徑的導套,根據鋼絲繩不同直徑型號,安裝最為合適的傳感導套(傳感探頭),完全確保了鋼絲繩在線檢測精度,同時可使用戶的檢測工作更便捷,維護更方便。鋼絲繩檢測儀器的導套直接與鋼絲繩接觸,長期運行終就會有損耗,而且傳統的鋼絲繩探傷儀的主機與傳感導套連接,使用人員無法拆裝,只能由制造廠家的技術人員維護,現在只要使用GNDT-CS脫卸型產品即可輕松的地更換傳感導套,方便實用。

對檢測直徑范圍廣的,選擇該款型號可降低了用戶的使用成本,即可滿足檢測要求,保證結果可靠。

GNDT-CS型鋼絲繩探傷儀的傳感部件采用圓形設計,可360度周向磁化,能瞬間達到飽和狀態。

GNDT-CS型鋼絲繩探傷儀的實時報警器采用高效的工業CPU,以有線與無線的網絡傳輸方式與計算機進行人機對話和數據交換。

GNDT-CS型鋼絲繩探傷儀操作簡單,數據準確無漏檢、無誤檢,檢測結果可靠;為在役鋼絲繩安全運行提供可靠的保障。

功能特點

1) 能在線檢測各類起重機械鋼絲繩內外部斷絲、磨損、銹蝕、變形、松股、跳絲、材質變化等各種缺陷功能。

2) 產品符合GB/T21837-2008的要求,能檢測局部損傷(LF)和金屬橫截面積變化(LMA),并在報告中直讀出兩項結果。

3) 利用以太網技術與RJ45接口或Wifi直接采樣處理分析,具有在線聲光報警與實時顯示結果功能。

4) 儀器能根據缺陷程序分限值與危值不同的報警。

5) 儀器可在線自動標定,缺陷自動評估診斷功能。

6) 在同個界面能顯示單根、或多根鋼絲繩檢測曲線,并能對多根檢測數據同步分析,生成Word報告。

7) 傳感主機采用合金材料導套,具有高耐磨性、高靈敏度特性,圓形結構、周向環繞、軸向磁化,將鋼絲繩瞬間磁化到飽和狀態。

8) 傳感主機可進行一機多配,可更換各種型號規格的導套(必需含有檢測元件的),擴大可檢測繩徑,有效果地保證檢測結果的準確性

9) 軟件適應于各種Windows版本的計算機操作系統。

技術參數

受測鋼絲繩直徑:Φ20-300mm(需配置各種規格的傳感主機與傳感導套);

傳感器與鋼絲繩相對最大速度:18.0 m/s,

良好安全速度:0.3~3 m/s;

采集處理頻率:5000Hz;

不連續缺陷(LF局部缺陷)檢測能力:

局部缺陷的定性檢測準確率:98%;

斷絲定性檢測準確率 :100%;

斷絲定量檢測準確率:≥95%,

單處集中斷絲根數允許一當量根誤差;

連續缺陷(LMA金屬橫截面積損失)檢測能力:

金屬橫截面積損失檢測精確度:±0.05%;

金屬橫截面積損失檢測不確定度:±0.2%;

軸向位置示值檢測能力:±0.3%;

電源:計算機電池供電 5V,交流(AC220伏±10%);

工作溫度:-20℃~40℃。

相對濕度:≤90%RH。

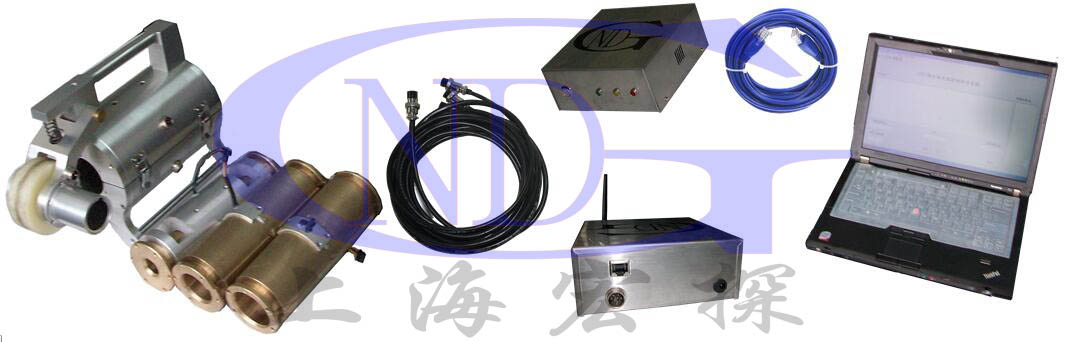

系統配置

GNDT-CS型鋼絲繩探傷儀(脫卸型)

傳感主機 可配傳感導套 可檢測鋼絲繩直徑 實時報警器 檢測軟件
GNDT-CS40 F40、F35、F30、F25、F20 不大于40mm 以太網型多功能實時報警器(有線) 或 以太網型多功能實時報警器(無線) 鋼絲繩監控系統軟件
GNDT-CS45 S45、S40、S35、S30、S25 不大于45mm
GNDT-CS50 S50、S45、S40、S35、S30 不大于50mm
GNDT-CS55 S55、S50、S45、S40、S35 不大于55mm
GNDT-CS60 S60、S55、S50、S45、S40 不大于60mm
GNDT-CS65 S65、S60、S55、S50、S45 不大于65mm
特殊型號可定制

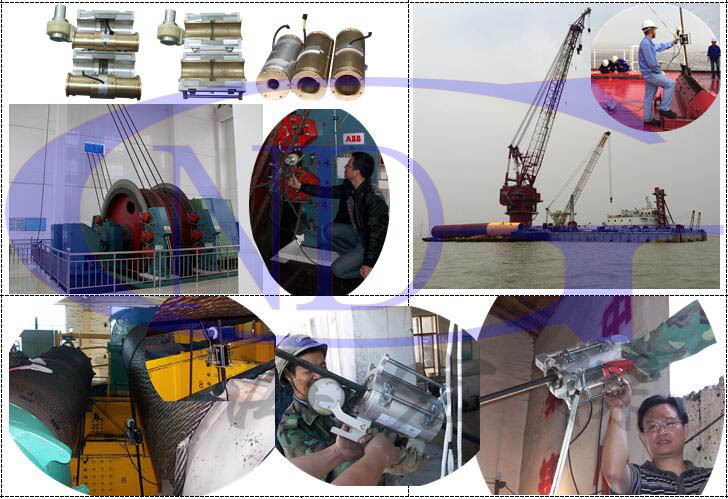

產品應用

GNDT-CS型鋼絲繩探傷儀(脫卸型)
